Planos · Láminas · Infografías · Modelos 3D
Representamos la obra, sus fases y sus condicionantes. Planos e infografías que explican la implantación, los medios y la secuencia de ejecución.
Modelo 3D de la intervención y su conexión peatonal
La concepción global relaciona el ámbito del proyecto con sus condicionantes: accesos, continuidad del servicio, reconocimiento de campo, suministros y zonas de trabajo.
Planos, láminas de síntesis e infografías organizan esa información para que se entienda la propuesta de ejecución, no solo la ubicación de la obra.
Contrastamos proyecto, ortofoto, cartografía GIS, modelos y datos de visita. Indicamos las hipótesis de oferta y las limitaciones de precisión cuando una posición no procede de una comprobación directa.
La escala, las fuentes, la leyenda y el nivel de detalle responden a lo que debe justificarse en cada criterio técnico.
Desarrollamos la implantación de obra: grúas, instalaciones auxiliares, acopios, residuos, suministros, recorridos de maquinaria y accesos del personal.
Las ocupaciones se relacionan con las fases. Una misma zona puede tener usos distintos durante la ejecución, y esos cambios deben quedar explicados en la memoria y el programa.
En carreteras representamos carriles útiles, estrechamientos, transiciones, balizamiento y desvíos. En aeropuertos y estaciones, accesos, itinerarios, ventanas de trabajo y condiciones de restitución.
En instalaciones industriales y recintos en uso, las fases incorporan las restricciones de explotación y la coordinación con los responsables de la instalación.
Convertimos la propuesta de ejecución en secuencias gráficas: qué se hace, en qué orden, con qué medios y en qué zona. Plantas, secciones, detalles e infografías 3D permiten explicar maniobras, montajes e interferencias.
Cada etapa relaciona el estado inicial con el resultado previsto. Representamos los medios auxiliares, las ocupaciones y los elementos provisionales que cambian durante los trabajos.
Las láminas sitúan equipos, accesos, zonas de trabajo y recorridos. Cuando la infraestructura sigue en uso, incorporamos las restricciones de explotación y la compatibilidad entre actividades.
Identificamos las comprobaciones previas, los puntos de control y las condiciones de restitución que deben quedar definidas en la propuesta. Las hipótesis se distinguen de los datos comprobados; la representación de oferta no sustituye los cálculos ni las validaciones necesarias para ejecutar.
Coordinamos zonas, actividades, duraciones, equipos, suministros e hitos. La documentación gráfica permite contrastar el avance territorial con el programa y comprender los estados provisionales.
Cuando el alcance lo requiere, vinculamos elementos BIM y actividades para representar la construcción en 4D. Una secuencia esencial y una simulación detallada responden a necesidades y presupuestos distintos.
Programa de trabajosEn operación y mantenimiento, la cartografía y los esquemas relacionan activos, sectores, frecuencias, recursos, rutas y evidencias de campo. El objetivo es explicar cómo se presta y controla el servicio.
Los esquemas funcionales pueden integrar GMAO, GIS, SCADA y cuadros de seguimiento, distinguiendo las fuentes de datos, las responsabilidades y las fases de implantación.
Entregables coordinados
Memorias y documentación gráfica para licitaciones en España. Modelado BIM, visualización 3D y experiencias interactivas para clientes de todo el mundo.
Revisión final
GeometríaEscala, orientación, cotas, fuentes y precisión declarada.
SecuenciaCorrespondencia con fases, actividades, hitos y estados provisionales.
LecturaJerarquía, leyenda, contraste y legibilidad en el tamaño de entrega.
ReferenciasLlamadas desde la memoria y nomenclatura común en todos los documentos.
Muestras de entrega
La selección reúne planos, láminas de síntesis, infografías, esquemas constructivos y páginas de memoria procedentes de entregas recientes. Se muestran completas para que puedan apreciarse el nivel de desarrollo técnico, la claridad gráfica y la maquetación final; únicamente se han ocultado los datos que identifican al licitador o al cliente.
La matriz relaciona cada condicionante detectado durante la visita con su barrera preventiva, el criterio de aceptación, el plazo de respuesta y la fotografía que permite comprobarlo.

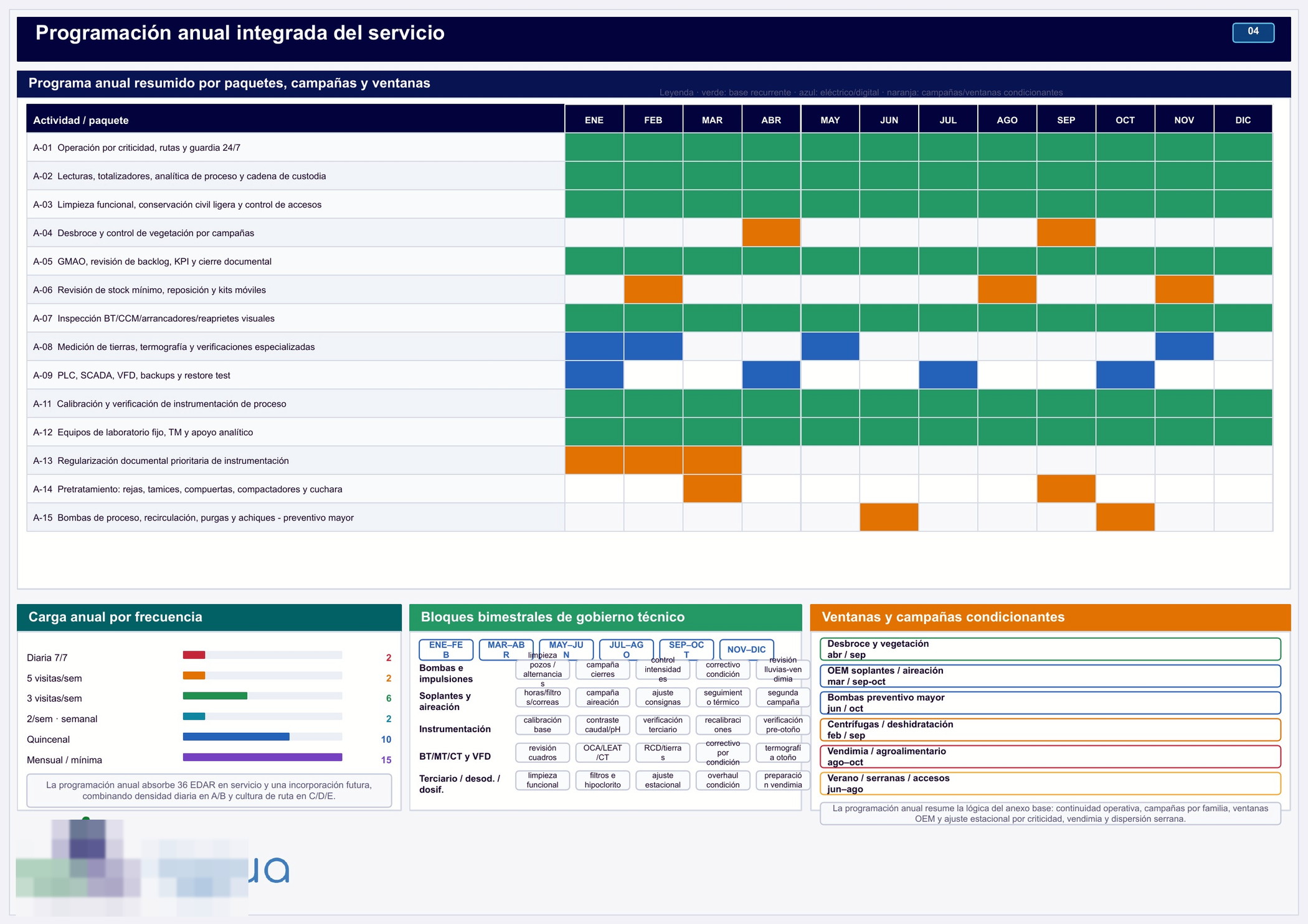

La lámina permite revisar de un vistazo las tareas recurrentes, las campañas estacionales, la carga anual por frecuencia y los bloques de coordinación técnica.
Sección, niveles, puntos críticos, medios y ocho pasos de trabajo explican cómo varía la maniobra según la cota del embalse y qué controles exige cada alternativa.

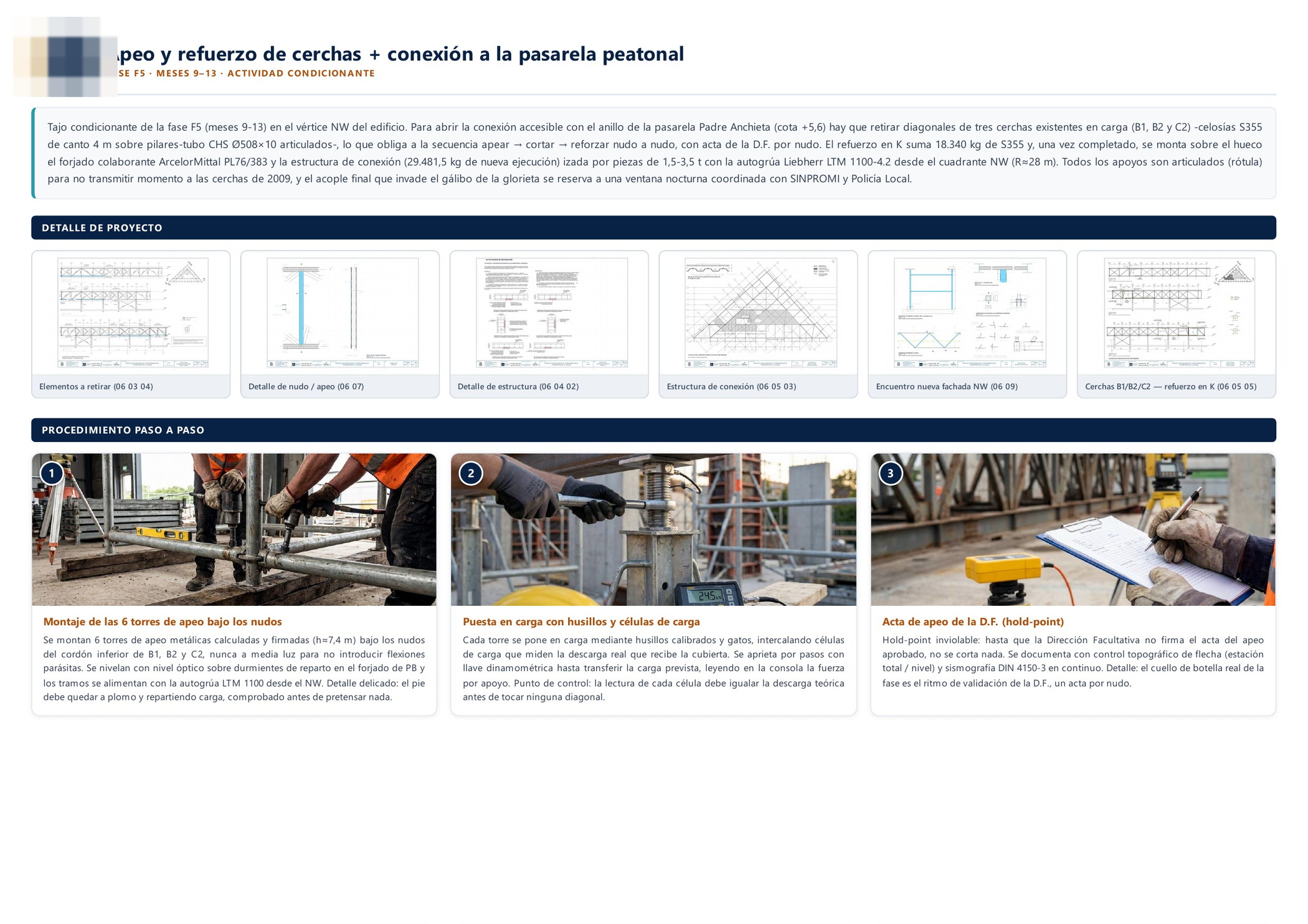

La lámina reúne la geometría del sistema, el orden de montaje, los medios auxiliares, la instrumentación y los puntos de control necesarios antes de liberar cada apoyo.

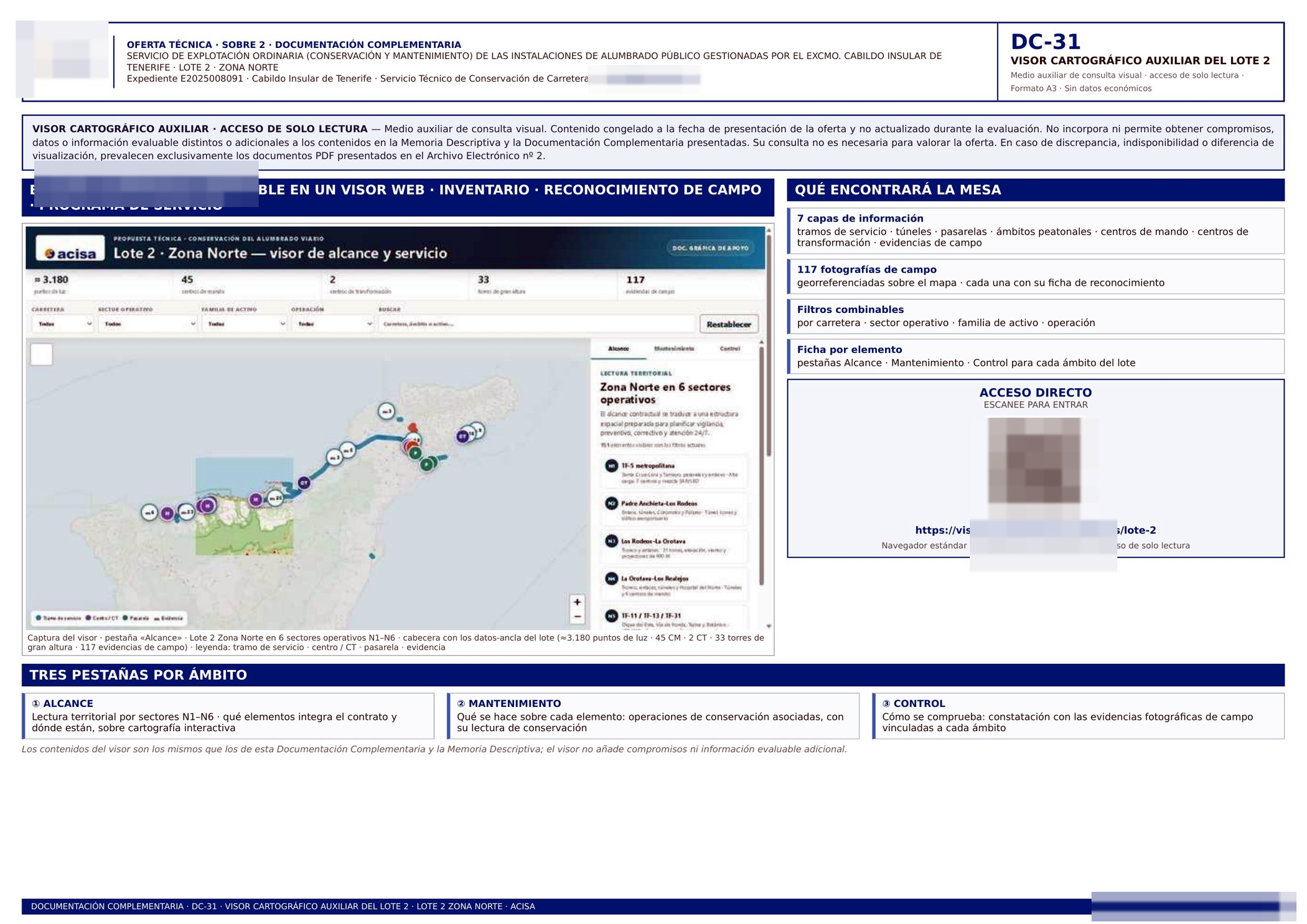

La lámina presenta el visor entregado con la oferta: capas de información, fotografías georreferenciadas, filtros y fichas de conservación accesibles por ámbito.

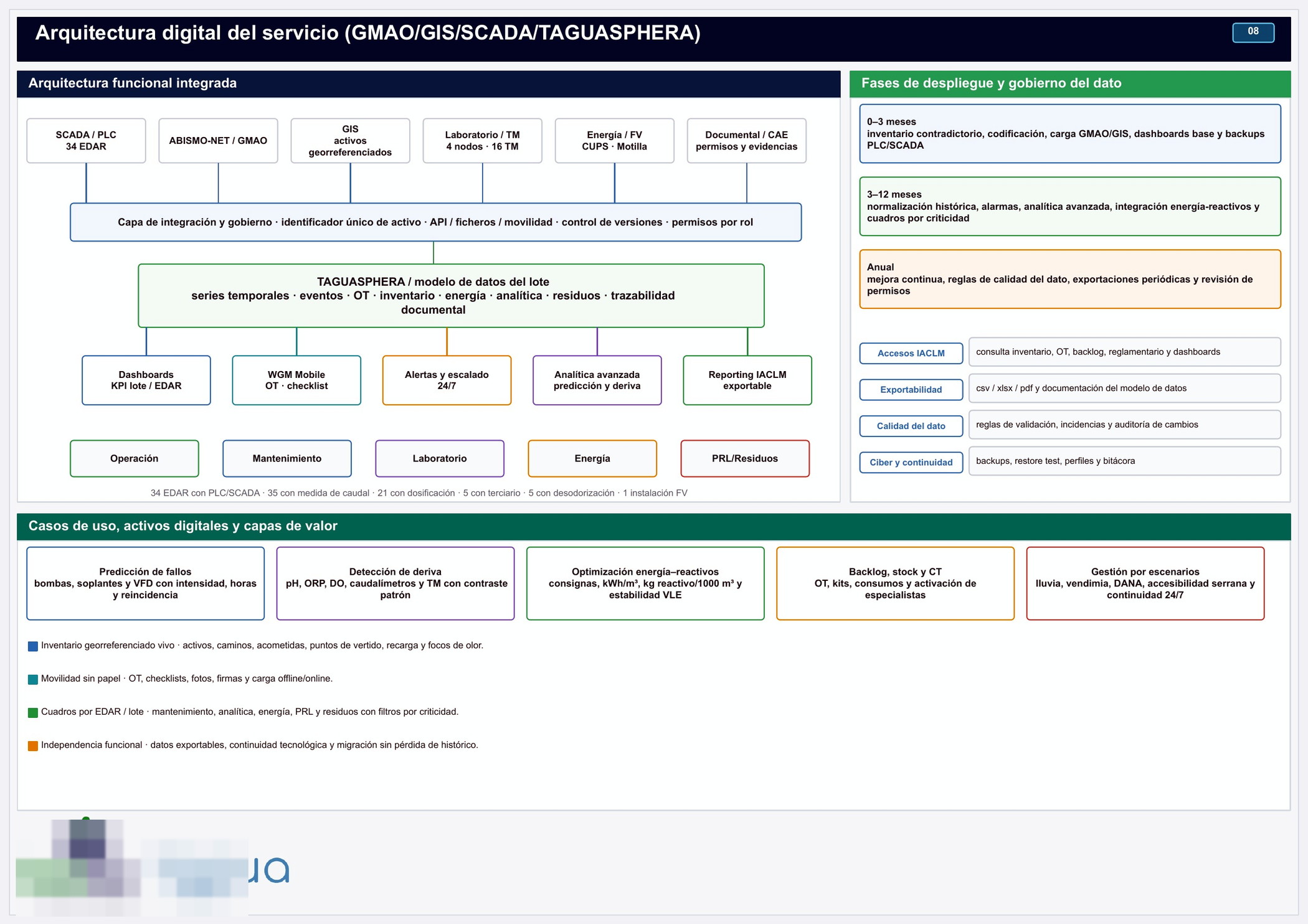

El esquema separa fuentes, capa de integración, modelo de datos, cuadros de mando y casos de uso, e indica cómo se despliega y gobierna la información durante el contrato.
Ámbitos especializados
Una fase de tráfico debe mostrar carriles, transiciones y balizamiento. En una planta fotovoltaica interesa separar obra civil, montaje eléctrico y energización. En un aeropuerto, cada actuación debe situarse dentro de las restricciones de la explotación. Por eso no trabajamos con una plantilla gráfica única.
La primera lámina sitúa los trabajos previstos en siete fases sucesivas. La segunda desarrolla estrechamientos, cortes, desvíos, señalización y longitudes de transición para mantener la circulación durante cada una.
Las dos láminas desarrollan recorridos accesibles, equipos electromecánicos, canalizaciones, pavimentos, marquesinas y sistemas. La secuencia fotográfica se completa con rendimientos, controles, riesgos, hitos y pruebas finales.
Más allá del plano
Explora el modelo del intercambiador: geometría, espacio y documentación conectados.
Explorar BIM y experiencias 3D
La siguiente propuesta
Para una licitación en España, envíanos el anuncio, el enlace o los pliegos. Revisamos los criterios y proponemos los entregables que necesita la oferta.
